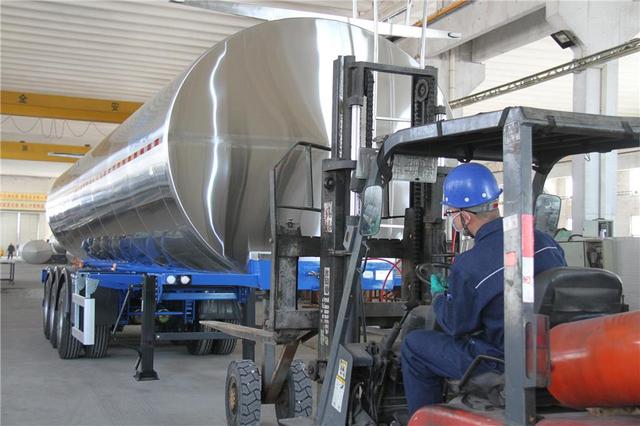

​青特牌鲜奶运输挂车发车

鲜奶运输半挂车—认准青岛天福设备—厂家直销—专业挂车生产厂家

超强一体成型保温吊打全行业

24H温差<1℃,CIP清洗系统,无死角无残留!

304-2B食品级不锈钢材质,车辆自重轻, 行驶速度快

欢迎来电咨询订购—全新报价15053235587


产品特性:

整车长10600mm,转弯半径小,采用新款半挂底盘,在提高整车强度基础上,罐车更大减重到7.5吨,更适合高效长途运输。高配车型可选铝防护件、气动呼吸阀、搅拌等配置

底盘配置

1.底盘:通过优化内部结构,选装新材料配件,达到降低整备质量的目的。车架采用T700高强度钢板,比普通钢板车架重量减轻约19%,使车辆在同等荷载下运行更省油,更经济。

2.车桥:采用一体式优质合金钢的“约克”一体轴车桥,专业出口品质,抗弯强度高,承载能力强。配装高性能无石棉制动摩擦片,制动性能可靠,耐磨寿命提高30%以上。

3.ABS系统:  采用广州科密公司的ABS系统。

4.支腿:  采用德国约斯特C200连动支腿。

5.全车标配LED灯具。

6.牵引销型号:QYX-90。

7.整车通过强制性产品认证,符合机动车辆上牌的有关规定,并提供整车入户所有手续

上装罐体配置:

1.罐内胆板材厚度3mm,采用304/2B板材,表面光洁度符合奶罐卫生标准。外皮板材厚度1mm,采用304板材,表面具有耐腐蚀性能采用拉丝表面,降低外表反光亮度,提高行车安全。

2.罐内封头及防浪板采用整体成型弧形板,其中防浪板采用人字形支撑弧形全焊接结构,内胆全部达到R50圆弧角过渡,无卫生死角,抗冲击能力更强。

3.内罐体采用自动TIG焊接、焊缝机械碾压及精细抛光处理,保留原焊缝的基础上保证其强度,光洁度达到更高。

4.奶罐保温层采用更先进的高压聚胺酯浇注,模具一次成型技术,保温层厚度达到120mm,密度更高达到35千克/立方,同时杜绝了发泡空腔,保证了罐内牛奶24小时温升≤1℃。保温材料添加了特殊材质阻燃剂,保证使用及后期维护的安全。

5.罐顶部设置了可靠的机械式安全呼吸阀防止灰尘进入罐内,减少物料损耗,防止罐内产生正负压,提高整个罐体的安全性能。

6.人孔盖采用双层保温,减少热量损耗,提高保温效果。

7.防滑平台采用更先进的上翻边防滑结构,保证在有冰雪情况下有效防止打滑。

8.清洗系统采用优质的清洗球,在低水压状态可保持高速旋转,同时配置独立控制阀门,保证在任何情况下无清洗死角,达到更佳清洗效果。

主要技术参数

QDT9404GNY鲜奶运输半挂车技术参数

车技术参数

1.公告型号:QDT9404GNY

2.公告批次:328

3.外形尺寸:10600×2500×3750(mm)

4.总质量:40000kg

5.整备质量:8200,7800kg

6.额定载质量:31800,32200kg

二、底盘配置参数

1.整车采用新结构大梁

2.大梁材质:T700;防护材质:标配Q235

3.轮胎品牌:双钱牌,数量:12个,轮胎规格:12R22.5 12PR,11.00R20 12PR

4.轮毂:标配钢制轮毂,可选铝合金轮毂

5.车轴型号:10T  约克一体轴车桥;轴数:3

6.轴距:5200+1310+1310(mm)

7.悬挂系统:4片钢板弹簧

8.牵引销规格:标配90,可选50

9.“ABS”防抱死系统:标配科密,可选WABCO

10.支腿品牌:JOST

11.灯具:二极管

12.工具箱:侧式工具箱

三、上装罐体技术参数

1.运输介质:鲜奶;

有效容积:32.7m3

2.罐体尺寸(长度×长袖×短袖):10480×2480×2090(mm)

3.内胆结构:通仓设计,4个开孔的防波板分成5个相通的隔仓

4.内胆材料:3mm,304/2B食品级不锈钢

5.外皮材料:1mm,304/2B不锈钢拉丝

6.保温层:120mm聚氨酯保温层

7.保温人孔:穿行孔φ480,食品级材料,数量:1-2个人孔,根据用户需求定做

8.出料口:φ76,食品级管件,数量:1套;DN76-51出奶管件

9.清洗系统:φ50主管道,φ38分管道;每个隔仓1组DN25旋转球,独立阀门控制

10.爬梯:固定式爬梯;数量:内外各一套

11.平台:全通式鳄鱼嘴单边平台,带单边护栏

四、可选配置

1.呼吸孔:标配DN76小帽子呼吸器(可选DN50快装呼吸器)

2.清洗球:标配DN25旋转洗球
